Rekkverksfylling

Utfyllende informasjon om de ulike rekkverksfyllingene våre.

Høyde på rekkverk

Rekkverkshøyden er 1100 mm ved forkanten av trinnene. Ekstra håndløper plasseres på valgfri høyde innenfor stenderne, f.eks. 900 mm. Høyden på rekkverket på reposet er som standard 1100 mm.

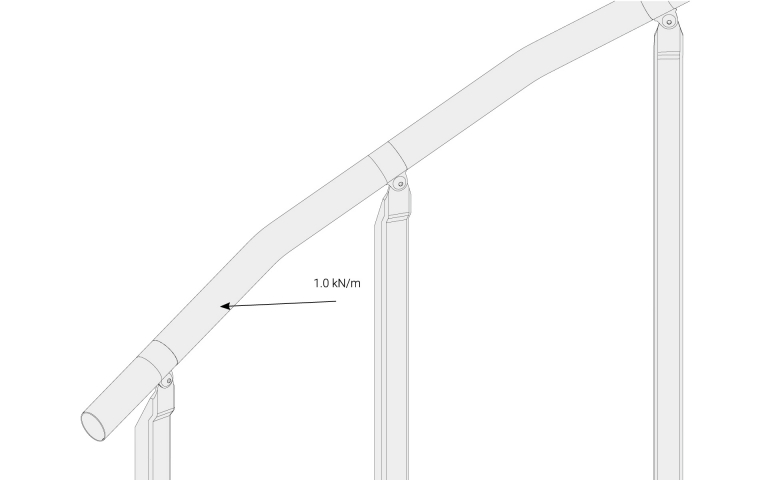

Belastning Rekkverk

Rekkverket er dimensjonert for å tåle en belastning på 1,0 kN/m håndløper.

Barnesikkerhet

Med barnesikkerhet menes at ingen åpninger i trappen må være større enn 100 mm opp til 800 mm rekkverkshøyde.

Håndløper

Som standard er håndløperen av rustfritt rør med dimensjonen Ø 42 mm. For håndløpere i tre er håndløperen ø 50 mm som standard.

Siden 2003 har vi brukt rustfri håndløpere i spiraltrappene våre.

Vi ser en rekke fordeler for kundene av dette, blant annet et penere produkt med en enda høyere kvalitetsfølelse. Sammen med den moderne produksjonsparken vår, bidrar den rustfri håndløperen også til svært raske leveringstider.

Mange års erfaring med en utprøvd metode og et gunstig forhold mellom anode og katode der resultatene ikke viser noen rustangrep, gjør at vi er helt sikre på at forholdet mellom varmforsinket og rustfritt ikke fører til korrosjon.

Trappetrinn

Utfyllende informasjon om de ulike trinnalternativene våre.

Trapperadius

Trapperadiusen er målet fra midten av trappen til ytterkanten på håndløperen. Weland produserer spiraltrapper med radius fra 600 til 1500 mm. Innen dette intervallet finnes standardradier i hele desimeter.

Trinnhøyde

Trinnhøyden velges med hensyn til den gitte høyden mellom på- og avstigning. Passende radius og antall trinn per runde bestemmer deretter trinnhøyden.

Trinnhøyden bør ligge mellom 160 og 220 mm. Jo mindre trinnhøyde du velger, desto dypere må trinnet være. Normal trinnhøyde ligger rundt 170 til 180 mm.

Formelen for trinnhøyde er 2 x h + B = 580–640.

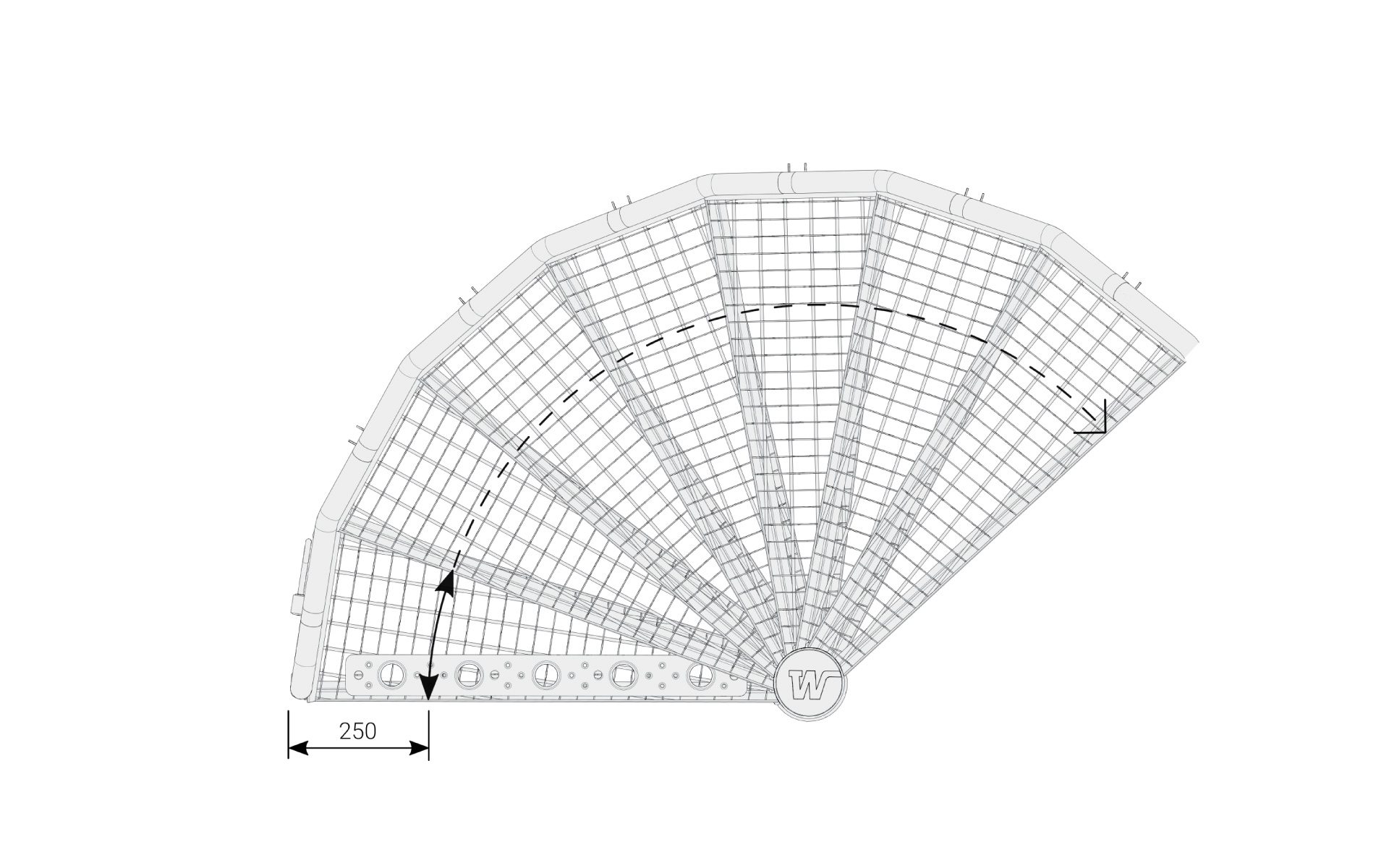

Antall trinn per runde

Trinnmalen til høyre hjelper deg å planlegge trappeløsningen og fastsette antall trinn per runde. Tabellen nedenfor viser trinndybde i ganglinjen for de respektive radiene og egnede trinnhøyder. Trinnmalene kan du finne nederst på denne siden, eller du kan klikke her for å komme direkte til trinnmalen vår.

Høyre- eller venstresvingt trapp

Weland spiraltrapper produseres høyre- eller venstresvingt. Med høyresvingt trapp menes at den svinger til høyre ved oppstigning (sentrumsrøret er til høyre ved oppstigning).

Fri høyde

Den frie høyden i trappen kan ikke være under 2000 mm. Høyden måles mellom to punkter som ligger rett under hverandre.

Mål fra overkanten av det nederste trinnets forkant til underkanten av reposets (trinnets) bakkant.

Avstand til vegg og trinndybde

Spiraltrappens ytterradius må være minst 50 mm fra vegg. Trinndybden beregnes i en tenkt ganglinje på 250 mm fra radien.

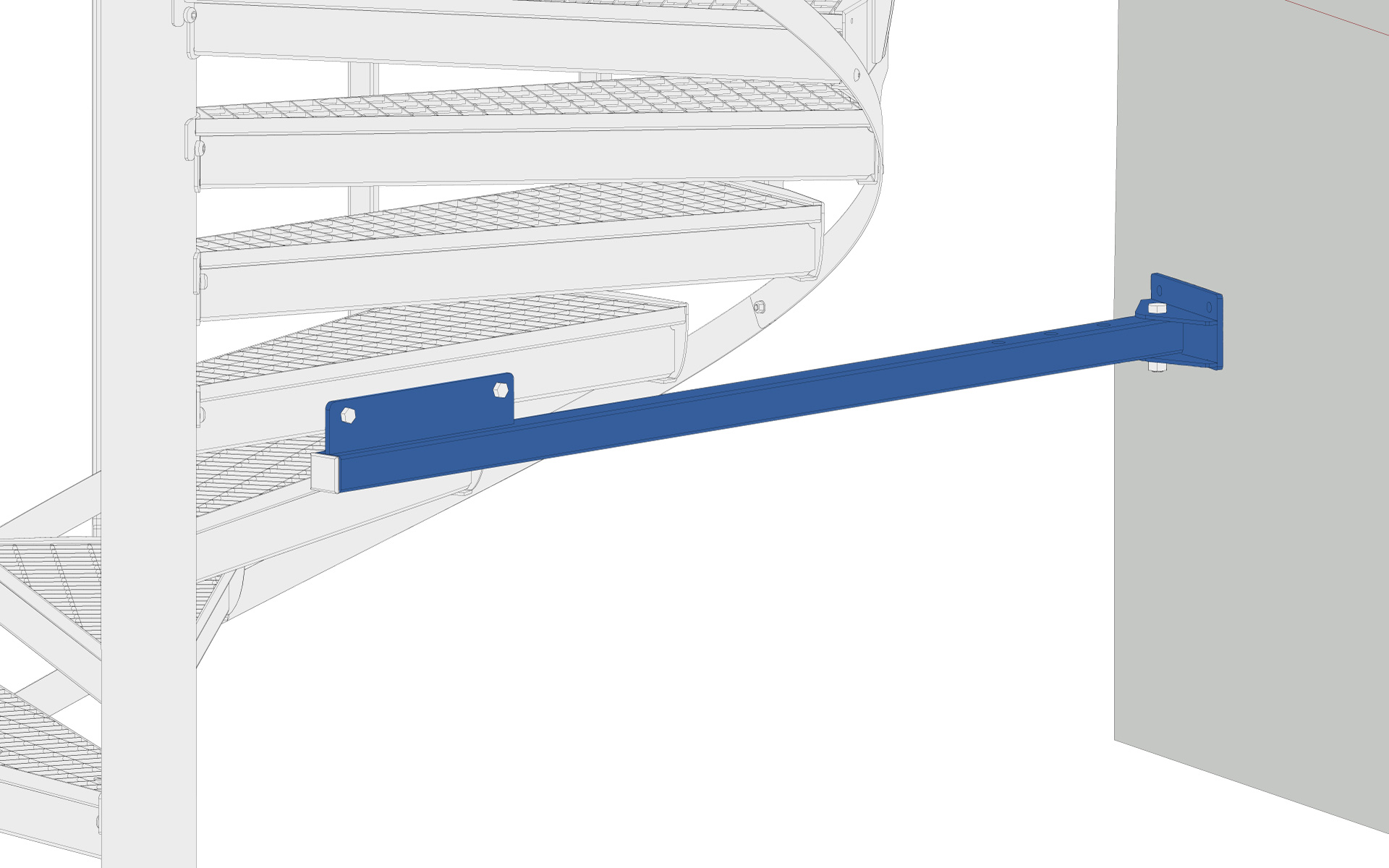

Staging

Spiraltrappen må stages for hver runde (2,5 til 3 meters høyde). Dette kan skje gjennom avstigningsreposets innfesting. Hvis trappen ikke har avstigningsrepos på hver runde, skjer staging mellom trappens trinn og vegg med passende stag.

Innfesting av reposer

Bruk egnet skruetype med hensyn til materialet ved innfestingspunktene.

Innfesting av bunnplate

Bruk egnet skruetype for det aktuelle materialet ved innfestingspunktene.

Ved innfestning til spiraltrapper der det ikke er en eksisterende plate, må det støpes en sokkel. Denne må dimensjoneres med hensyn til vindkraft med mer.

Generelt er det slik at bunnplatens avstand til veggen må være minst trappens radius pluss 50 mm.

Brannklasse R30

Vi tilbyr også spiraltrapper av brannteknisk klasse R30. Ønsker om spesifikk dimensjonering bør framgå av forespørselen.
