UNIVERSALREKKVERK PROSJEKTERING
Filtrering
Montage
For sammenføyning av universalrekkverk finnes en mengde ulikt monteringstilbehør basert på deres behov.
Feste Toppmontering
Beregnet på å skrus i f.eks. tre eller betong. Kan også sveises fast. For festing av rekkverksstolpe trengs en bolt, en låseskive og en mutter.
Utførelse: Varmforsinket
| Betegnelse | Dimensjon (mm) | Art.nr. | Lagerført |
|---|---|---|---|
| Enkel | 125 x 125 x 108 | UG1000 | |
| Dobbelt | 200 x 125 x 108 | UG2000 |
Feste Sidemontering
Beregnet på å skrus i f.eks. tre eller betong. Kan også sveises fast. Sidefestene leveres i høyre- og venstreutførelse. Høyrefestet er til høyre når man ser mot monteringssiden. Festet har tannet stolpe for å forenkle montering i riktig høyde. For festing av rekkverksstolpe trengs en bolt, en låseskive og en mutter.
Utførelse: Varmforsinket
| Betegnelse | Dimensjon (mm) | Art.nr. | Lagerført |
|---|---|---|---|
| Venstre | 80 x 35 x 280 | UV1001 | |
| Høyre | 80 x 35 x 280 | UV1002 |
Festedetaljer Topp- og sidemontering
Festedetaljer Topp- og sidemontering
| Betegnelse | Art.nr. | Lagerført |
|---|---|---|
| Låsbricka, 10 st. | UL4201 | |
| Bultsats, 10 st. | BU1201 | |
| Muttersats, 10 st. | MU1001 |
Veggfeste
Til avslutning av rekkverk mot vegg eller stolpe. Veggfestet fås til håndløper og knelist.
Utførelse: Varmforsinket
| Betegnelse | Dimensjon (mm) | Art.nr. | Lagerført |
|---|---|---|---|
| Fäste handledare | 35 x 59,2 | UV4200 | |
| Fäste följare | 20 x 39,7 | UV2700 |
Markfeste
Festet er laget i knekket plate og gir et svært stabilt feste ved nedgraving i bakken med pukkstein eller singel. Festes kan også brukes til innstøpning i betong. Festet finnes i enkel og dobbel utførelse.
Utførelse: Varmforsinket
| Betegnelse | Art.nr. | Lagerført |
|---|---|---|
| Markfeste enkel 42 mm | UM1000 | |
| Markfeste dobbel 42 mm | UM2000 |
Sparkelist
Sparkelist fås til samtlige rekkverkslengder og dessuten til rekkverkshjørner. Sparkelisten festes med selvborende skrue mot rekkverksbuen.
Høyde: 100 mm
Utførelse: Varmforsinket
| Betegnelse | Lengde (mm) | Art.nr. | Lagerført |
|---|---|---|---|
| Sparkelist | 390 | SL0410 | |
| Sparkelist | 490 | SL0510 | |
| Sparkelist | 690 | SL0710 | |
| Sparkelist | 990 | SL1010 | |
| Sparkelist | 1490 | SL1510 | |
| Sparkelist | 1990 | SL2010 | |
| Sparkelist räckeshörn | 335,6 x 335,6 | SL4040 |
Betongfundament
Stabilt betongfundament med innstøpte grep og to hull.
| Betegnelse | Dimensjon | Høyde (mm) | Art.nr. | Lagerført |
|---|---|---|---|---|
| Betongfundament | 350 x 240 | 125 | BF2000 |
Koblinger

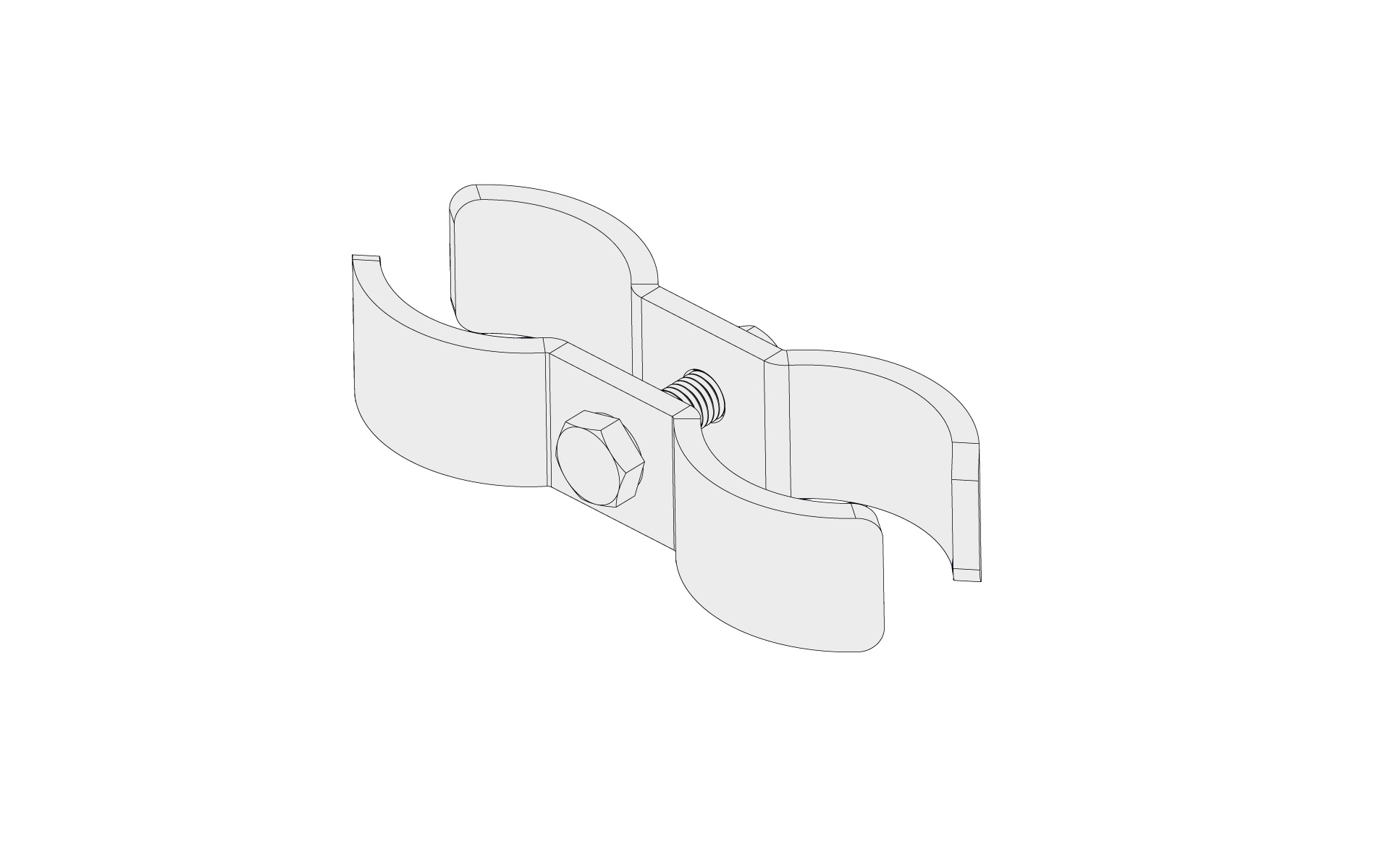

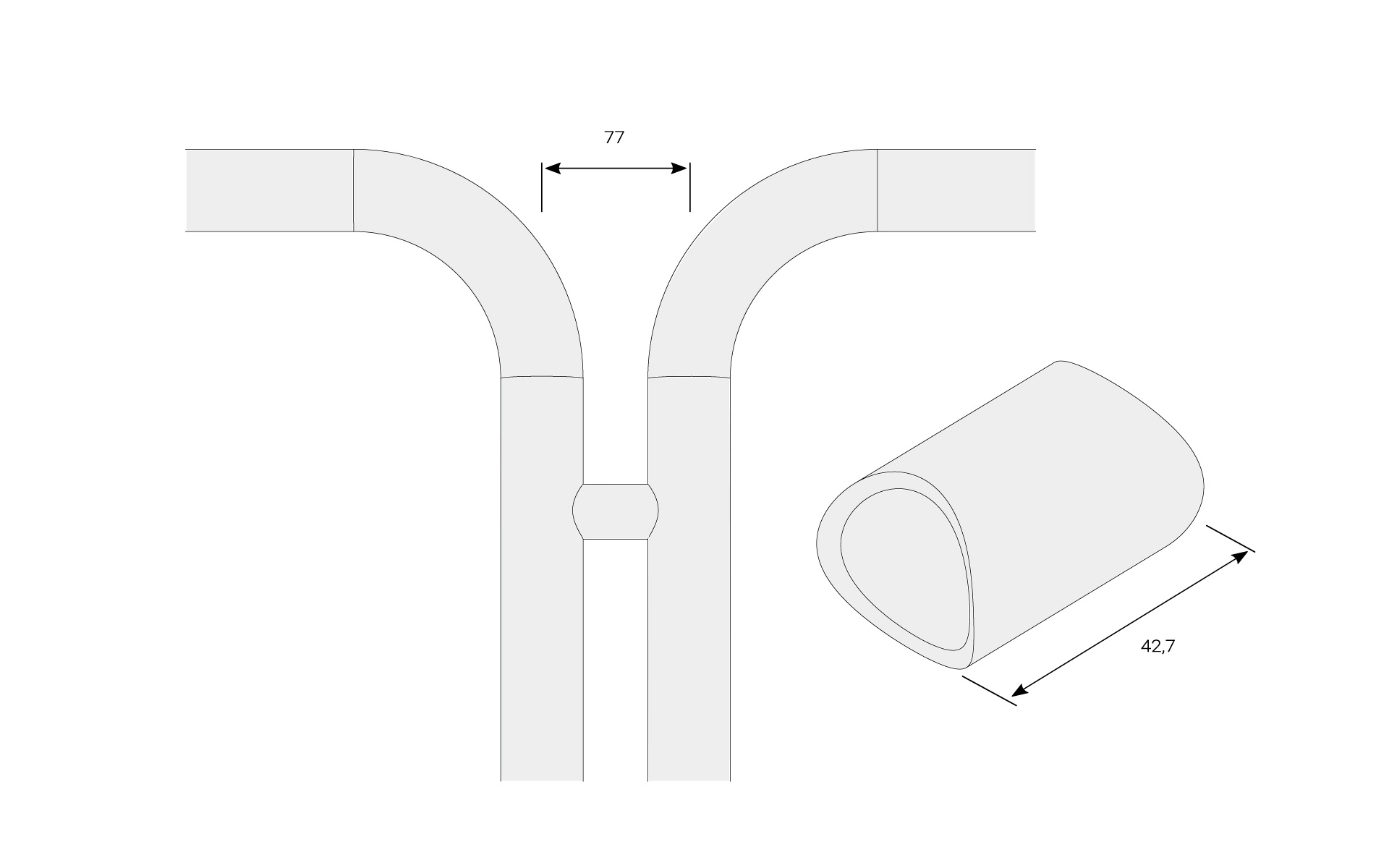

Rekkverkene kan koples sammen med en hylse og en gjennomgående bolt. Samtlige rekkverk har forhåndsborede hull. Rekkverk som ikke monteres i rett linje, kobles sammen med hjørnekobling som klemmes rundt rekkverksstolpene. Vi tilbyr også koblinger for hjørner.
Utførelse: Varmforsinket
| Betegnelse | Art.nr. | Lagerført |
|---|---|---|
| Koblinger | KP4277 | |
| Hjørnekobling | MK4200 |
Innvendig tapp
Brukes til nedstøping i bjelkelag, murer eller om ønskelig til å sveise mot bjelkelagskant. Kan også brukes som forlengelsestapp ned i hylse som ligger på linje med gulvet. Tappen låses til rekkverket med bolt, mutter og skive til rekkverksstolpen på samme måte som øvrige fester.
Utførelse: Varmforsinket
| Betegnelse | Lengde (mm) | Art.nr. | Lagerført |
|---|---|---|---|
| Invändig tapp | 310 | UT3100 |
Rekkverksskjøt
Til skjøting av rekkverk og knelist.
Utførelse: Varmforsinket
| Betegnelse | Art.nr. | Lagerført |
|---|---|---|
| Skarvsats rör 42mm vfz | SK4200 | |
| Skarvsats rör 27mm vfz | SK2700 |
