PROFILRIST

Profilrist har høy bæreevne, noe som gjør at bjelkeunderlaget kan gjøres sparsommere og dermed billigere.

PROFILRIST

Profilrist har høy bæreevne, noe som gjør at bjelkeunderlaget kan gjøres sparsommere og dermed billigere.


Profilristen kan brukes til de fleste typer industrigulv, gangbaner, trappetrinn o.l. Den tannete overflaten gjør den svært sklisikker samtidig som den slipper gjennom skitt, olje og annet søl. Siden slikt slipper så godt gjennom, trenger dørkplaten vanligvis ikke rengjøres. Kapping av profilristens lengde tar utgangspunkt i en deling på 15 mm mellom maskene. Eks.: lengde 2600 mm / 15 mm = 2595, ev. 2610 mm. Profilrist har høy bæreevne, som betyr mulighet for et åpnere og dermed billigere bjelkelag. Mer informasjon om belastning for profilrister.

Profilrist

Profilrist produseres som ”planker”, slik at også lengre rister er lette å håndtere ved montering. ”Plankene” blir aldri tyngre enn at man kan bære dem selv. Etter utleggingen festes profilristen med festedetaljer som finnes til risthøydene 40 og 70 mm.

Profilrister produseres som standard med tannete profiler, noe som gir en svært god sklisikring.

I enkelte miljøer, f.eks. i offshorebransjen, er det krav om at en kule med diameter 15 mm ikke skal kunne falle gjennom maskene. Profilristene har en maskeåpning på 45 x 14 mm.

Profilrist lages som standard av 2 mm stålplate. Produksjonsprosessen er helt automatisert og skjer med utgangspunkt i coils (plate på rull). Platene stanses, knekkes og kappes til profilrister.

Ved bestilling kan profilristen kappes til og utstyres med kantstål. Maksimal lengde som kan knekkes, er 4000 mm

Lagerført lengde 3000 mm.

Bredde x høyde (mm) Art.nr Overflatebehandling Lagerført
130 x 40 SD1304020 Ubehandlet
130 x 40 SD13040201 Fzv
130 x 70 SD1307020 ubehandlet
130 x 70 SD13070201 Fzv
190 x 40 SD1904020 Ubehandlet
190 x 40 SD19040201 Fzv
190 x 70 SD1907020 Ubehandlet
190 x 70 SD19070201 Fzv
250 x 40 SD2504020 Ubehandlet
250 x 40 SD25040201 Fzv
250 x 70 SD2507020 Ubehandlet
250 x 70 SD25070201 Fzv
310 x 40 SD3104020 Ubehandlet
310 x 40 SD31040201 Fzv
310 x 70 SD3107020 Ubehandlet
310 x 70 SD31070201 Fzv
370 x 40 SD3704020 Ubehandlet
370 x 40 SD37040201 Fzv
370 x 70 SD3707020 Ubehandlet
370 x 70 SD37070201 Fzv
430 x 40 SD4304020 Ubehandlet
430 x 40 SD43040201 Fzv
430 x 70 SD4307020 Ubehandlet
430 x 70 SD43070201 Fzv
500 x 40 SD5004020 Ubehandlet
500 x 40 SD50040201 Fzv

Profilrist i rustfritt stål, EN 1.4404, produsert i 1,5 mm tykkelse med ristbredde på inntil 250 mm.

Bredde x høyde (mm) Art.nr.
130 x 40 SDR13040
130 x 70 SDR13070
190 x 40 SDR19040
190 x 70 SDR19070
250 x 40 SDR25040
250 x 70 SDR25070

Profilrister i aluminium produseres i 3 mm tykkelse med bredde på inntil 370 mm.

Bredde x høyde (mm) Art.nr.
130 x 40 SD13040
130 x 70 SD13070
190 x 40 SD19040
190 x 70 SD19070
250 x 40 SD25040
250 x 70 SD25070
310 x 40 SD31040
310 x 70 SD31070
370 x 40 SD37040

Tillvalg Profilrister

Profilristene bør forankres til underlaget, og dette kan gjøres på flere måter. Her er noen alternativer som vi anbefaler. Festedetaljene til profilrister fås både som komplette og separate detaljer.

Ved bestilling kan profilristen kappes til og utstyres med kantstål på enden av profilen.

Betegnelse Risthøyde Art.nr.
Kantstång H=40 SDK40
Kantstång H=70 SDK70

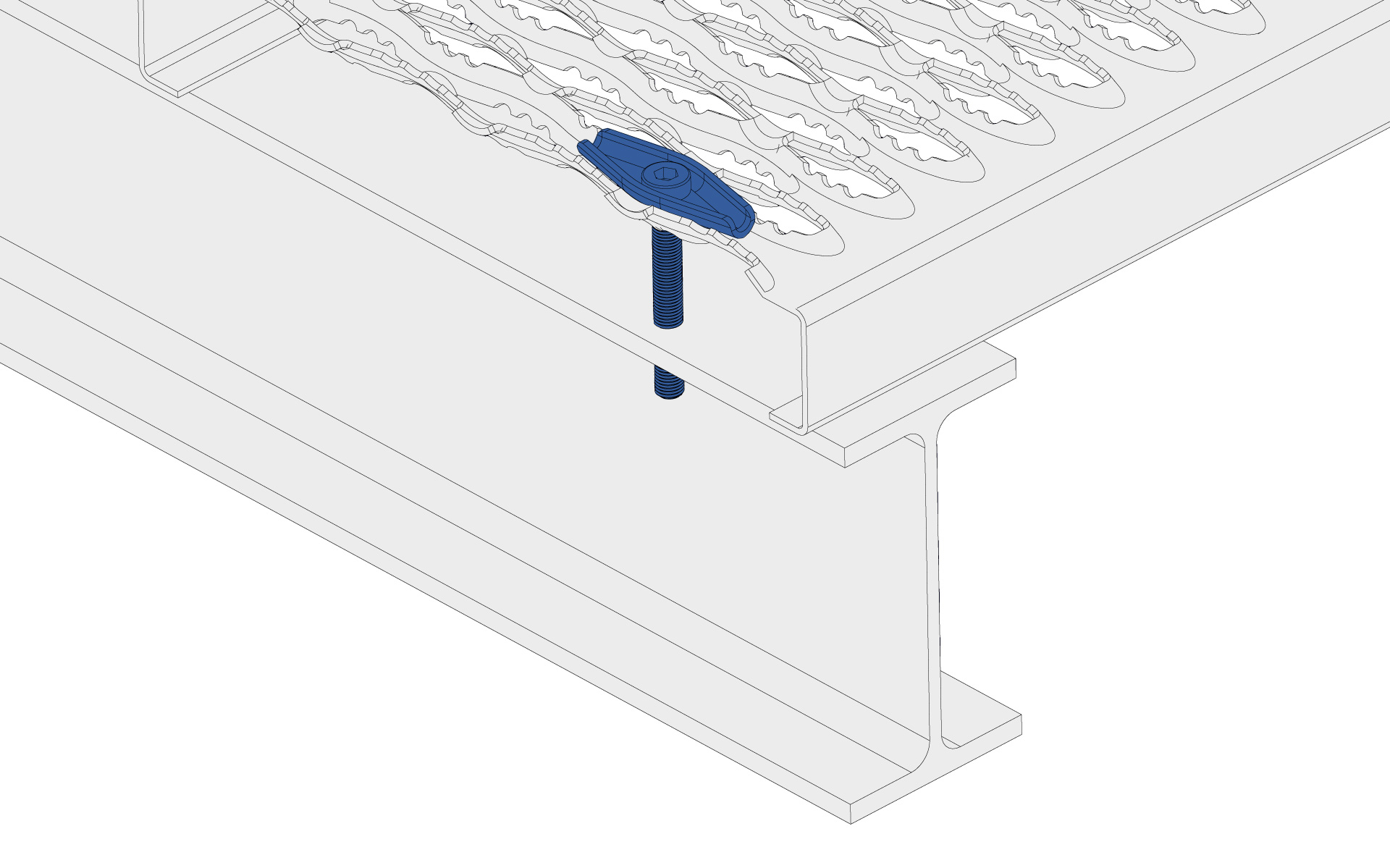

Komplett klammer i tre deler for feste av profilrister. Overdel, skrue (M8) og mutter. Finnes med skruelengdene 70 og 100 mm. Varmforsinket overdel. Skrue og mutter er i rustfri utførelse. Det må bores hull i bjelkelaget. Lagerført.

Passer til risttypene: Profilrist med 40 og 70 mm høyde.

Utførelse: Varmforsinket

Betegnelse Til risthøyde (mm) Art.nr. Lagerført
Komplett klammer 40 1634002
Komplett klammer 70 1637002

Komplett klammer i fire deler for feste av profilrister. Overdel, underdel, skrue og mutter. Finnes med skruelengdene 70 og 100 mm. Varmforsinket over- og underdel. Skrue og mutter er i rustfri utførelse. Monteres uten å bore i underlaget. Lagerført.

Passer til risttypene: Profilrist med 40 og 70 mm høyde.

Utførelse: Varmforsinket

Betegnelse Til risthøyde (mm) Art.nr. Lagerført
Komplett klammer 40 1634001
Komplett klammer 70 1637001

Overdel til profilrister og lettrister LDS.

Utførelse: Varmforsinket

Til risttype Dimensjon (mm) Overflatebehandling Art.nr. Lagerført
Profilrister 22 x 60 Fzv 16360221

Dokumentasjon

Belastningstabeller, profilrist
