FESTEDETALJER
Gitterrister, lettrister og profilrister bør forankres mot underlaget og dette kan skje på forskjellige måter. Her er noen alternativ som Weland anbefaler for å feste de ulike ristene til underlaget.
Lagerførte festedetaljer finnes både som komplette og separate detaljer. Festedetaljer finnes også i varmforsinket og rustfri utførelse. Se mer om detaljene for gitterrister, profilrister og lettrister og finn det som passer til din montering.
Komplette festedetaljer til gitterrister
Festedetaljene til gitterrister fås både som komplette og separate detaljer. Standardpakning med fullstendige festedetaljer inneholder 100 stk. komponenter per kartong.
Komplett klammer for gitterrist i fire deler. Overdel, underdel, skrue og mutter. Finnes med skruelengdene 50, 60, 70 og 80 mm. Monteres uten å bore i underlaget.
Passer til risttypene: A, D, F, H, J, HN9-T og JN9-T.
Utførelse: Varmforsinket eller rustfri kvalitet EN 1.4404
| Til rist type | Til rist høyde (mm) | Overflate | Art.nr. | Lagerført |
|---|---|---|---|---|
| D4, D6, A22x22 | 20-25 | Fzv | 163222011 | |
| D4, D6, A22x22 | 30-35 | Fzv | 163222021 | |
| D4, D6, A22x22 | 40-45 | Fzv | 163222031 | |
| F4 | 20-25 | Fzv | 163252011 | |
| F4 | 30-35 | Fzv | 163252021 | |
| F4 | 40-45 | Fzv | 163252031 | |
| F4 | 50 | Fzv | 163252041 | |
| H3, H4, H6, H9 | 20-25 | Fzv | 163332011 | |
| H3, H4, H6, H9 | 30-35 | Fzv | 163332021 | |
| H3, H4, H6, H9 | 40-45 | Fzv | 163332031 | |
| H3, H4, H6, H9 | 50 | Fzv | 163332041 | |
| H3, H4, H6, H9 | 30-35 | Rf | 163332022 | |
| H3, H4, H6, H9 | 40-45 | Rf | 163332032 | |
| J9 | 20-25 | Fzv | 163413011 | |
| J9 | 30-35 | Fzv | 163413021 | |
| J9 | 40-45 | Fzv | 163413031 | |
| J9 | 50 | Fzv | 163413041 | |
| HN9-T, JN9-T | 20-25 | Fzv | 163483011 | |
| HN9-T, JN9-T | 30-35 | Fzv | 163483021 | |
| HN9-T, JN9-T | 40-45 | Fzv | 163483031 | |
| HN9-T, JN9-T | 50 | Fzv | 163483041 |
Komplett klammer i fire deler. Spesialoverdel, underdel, skrue og mutter. Finnes med skruelengdene 50, 60, 70 og 80 mm. Monteres uten å bore i underlaget.
Passer til risttypene: H og J.
Utførelse: Varmforsinket
| Til rist type | Til rist høyde (mm) | Overflate | Art.nr. | Lagerført |
|---|---|---|---|---|
| H3, H4, H6, H9 | 20-25 | Fzv | 163362511 | |
| H3, H4, H6, H9 | 30-35 | Fzv | 163362521 | |
| H3, H4, H6, H9 | 40-45 | Fzv | 163362531 | |
| H3, H4, H6, H9 | 50 | Fzv | 163362541 | |
| J9 | 20-25 | Fzv | 163442511 | |
| J9 | 30-35 | Fzv | 163442521 | |
| J9 | 40-45 | Fzv | 163442531 | |
| J9 | 50 | Fzv | 163442541 |
Komplett klammer for finmasket rist i fire deler. Spesialoverdel, underdel, skrue og mutter. Finnes med skruelengdene 50 og 70 mm. Monteres uten å bore i underlaget.
Passer til risttypene: A, B, D og N.
Utførelse: Varmforsinket eller rustfri kvalitet EN 1.4404
| Til rist type | Til rist høyde (mm) | Overflate | Art.nr. | Lagerført |
|---|---|---|---|---|
| B, D, N, A22x22 | 20 | Fzv | 163280011 | |
| B, D, N, A22x22 | 20 | Rf | 163280012 | |
| B, D, N, A22x22 | 25-40 | Fzv | 163280031 | |
| B, D, N, A22x22 | 25-40 | Rf | 163280032 |
Komplett J-krok i tre deler. J-krok, skive og mutter. Passer til alle typer gitterrister og A-rister. Finnes med boltlengdene 38, 48, 58, 68 og 78 mm. Det må bores hull i underlaget.
Passer til risttypene: A, B, D, F, H, I, J og N.
Utførelse: Overflatebehandling sink/nikkel
| Dimensjon | Gjengelengde (mm) | Til rist høyde (mm) | Art.nr. | Lagerført |
|---|---|---|---|---|
| M8 x 38 | 20 | <20 | 163603801 | |
| M8 x 48 | 20 | 25-30 | 163604801 | |
| M8 x 58 | 20 | 35-40 | 163605801 | |
| M8 x 68 | 20 | 45-50 | 163606801 | |
| M8 x 78 | 20 | 55-60 | 163607801 |
Separate festedetaljer til gitterrister
Festedetaljene til gitterrister fås både som komplette og separate detaljer. For vektoverføring mellom gitterrister fås klips. Standardpakning med separate festedetaljer inneholder 100 stk. komponenter per kartong.
OBS! Overdel med dimensjon 22 x 20 mm kan ikke brukes sammen med M8x50 – M8x80 mm.
Utførelse: Varmforsinket, ZM310 alternativt rustfri A4
| Til rist type | Dimensjon (mm) | Overflate | Art.nr. | Lagerført |
|---|---|---|---|---|
| D4, D9, A22x22 | 22 x 20 | Fzv | 163222001 | |
| F4, F9 | 25 x 20 | Fzv | 163252001 | |
| H3, H4, H6, H9 | 33 x 20 | ZM310 | 163332001 | |
| H3, H4, H6, H9 | 33 x 20 | Rf | 163332002 | |
| J9 | 41 x 30 | ZM310 | 163413001 |
Utførelse: ZM310 alternativt rustfri A4
| Til rist type | Diameter | Overflate | Art.nr. | Lagerført |
|---|---|---|---|---|
| B, D, N, A22x22 | 28 | ZM310 | 163280001 | |
| B, D, N, A22x22 | 28 | Rf | 163280002 |
Utførelse: ZM310
| Til rist type | Dimensjon (mm) | Overflate | Art.nr. | Lagerført |
|---|---|---|---|---|
| H3, H4, H6, H9 | 36 x 25 | ZM310 | 163362501 | |
| J9 | 44 x 25 | ZM310 | 163442501 |
Utførelse: ZM310
| Til rist type | Dimensjon (mm) | Overflate | Art.nr. | Lagerført |
|---|---|---|---|---|
| HN9-T, JN9-T | 48 x 30 | ZM310 | 163483001 |
Utførelse: Varmforsinket, Zn/Ni alternativt rustfri A4
| Til rist høyde (mm) | Dimensjon | Overflate | Art.nr. | Lagerført |
|---|---|---|---|---|
| 20-25 | M8 x 50 | Zn/Ni | 163605001 | |
| 30-35 | M8 x 60 | Fzv | 163606001 | |
| 30-35 | M8 x 60 | Rf | 163606002 | |
| 40-45 | M8 x 70 | Fzv | 163607001 | |
| 40-45 | M8 x 70 | Rf | 163607002 | |
| 50 | M8 x 80 | Fzv | 163608001 |
Till rist type: H3, H4, H6, H9, J9
Utførelse: Zn/Ni, varmforsinket alternativt rustfri A4
| Til rist høyde (mm) | Dimensjon | Overflate | Art.nr. | Lagerført |
|---|---|---|---|---|
| 20-25 | M8 x 50 | Zn/Ni | 1636050041 | |
| 20-25 | M8 x 50 | Rf | 1636050042 | |
| 30-40 | M8 x 70 | Fzv | 1636070041 | |
| 30-40 | M8 x 70 | Rf | 1636070042 |
Utførelse: Overflatebehandlet Zn/Ni
| Til rist høyde (mm) | Dimensjon | Overflate | Art.nr. | Lagerført |
|---|---|---|---|---|
| 20-40 | M8 x 50 | Zn/Ni | 163615001 |
Borekapasitet maks. 6 mm tykkelse.
Utførelse: Overflatebehandlet Zn/Ni
| Til rist høyde (mm) | Dimensjon | Overflate | Art.nr. | Lagerført |
|---|---|---|---|---|
| 20-30 | 6,3 x 50 | Zn/Ni | 163145001 |
Torx T30. Borekapasitet maks. 6 mm tykkelse.
Utførelse: Overflatebehandlet Zn/Ni
| Til rist høyde (mm) | Dimensjon | Overflate | Art.nr. | Lagerført |
|---|---|---|---|---|
| 25-35 | 6,3 x 60 | Zn/Ni | 163636001 |
Boreskrue med gjengedel og skruehode av rustfritt stål A2 med borespiss av kullstål. Borekapasitet maks. 12 mm tykkelse.
Utførelse: Rustfri
| Til rist høyde (mm) | Dimensjon | Overflate | Art.nr. | Lagerført |
|---|---|---|---|---|
| 20-25 | 5,5 x 50 | Rf | 163555002 | |
| 30-40 | 5,5 x 65 | Rf | 163556502 |
Sporskrue med rundt hode.
Utførelse: Rustfri A2
| Til rist type | Dimensjon | Overflate | Art.nr. | Lagerført |
|---|---|---|---|---|
| A33x11 høyde 20-40 mm | M8 x 60 | Rf | 164608602 |
Utførelse: ZM310 alternativt rustfri A4
| Til rist type | Dimensjon | Overflate | Art.nr. | Lagerført |
|---|---|---|---|---|
| A, B, D, F, H, N | 40 mm | ZM310 | 163400001 | |
| A, B, D, F, H, N | 40 mm | Rf | 163400002 | |
| J, HN9-T, JN9-T | 50 mm | ZM310 | 163500001 | |
| J, HN9-T, JN9-T | 50 mm | Rf | 163500002 |
Passer blant annet til underdelen ovenfor. M8
Utførelse: Zn/Ni alternativt rustfri A4
| Til rist type | Dimensjon | Overflate | Art.nr. | Lagerført |
|---|---|---|---|---|
| A, B, D, F, H, N | 15 x 18 mm | Zn/Ni | 163601501 | |
| A, B, D, F, H, N | 15 x 18 mm | Rf | 163601502 | |
| J, HN9-T, JN9-T | 22 x 27 mm | Zn/Ni | 163602201 | |
| J, HN9-T, JN9-T | 22 x 27 mm | Rf | 163602202 |
Passer blant annet til J-krok. M12.
| Betegnelse | Art.nr. | Lagerført |
|---|---|---|
| M12 RF A4 | 1646120012 |

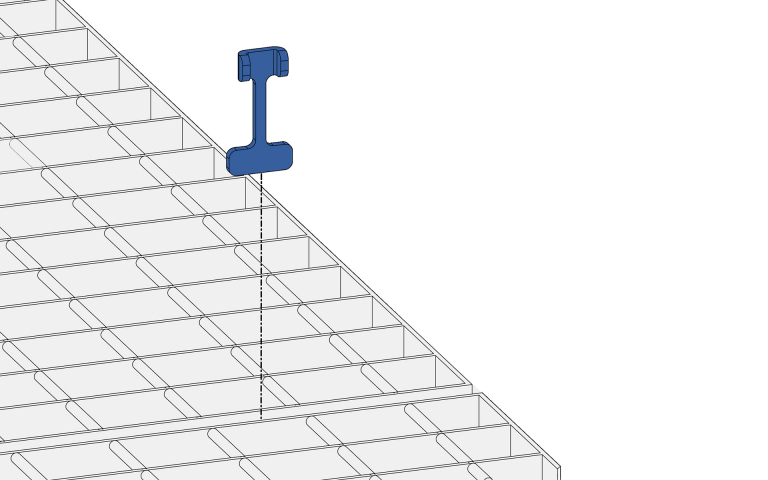

Klipsene motvirker nedbøyning mellom rister. Klips holder ristene sammen til en enhet. Passer til alle typer gitterrist med høyde 20, 25, 30, 35 og 40 mm.
Passer til risttypene: A, B, D, F, H, I, J og N.
Utførelse: Rustfri kvalitet EN 1.4404
Monteringsanvisning (se bildevisning)
1. Stikk klipsen ned i skjøten mellom to rister.
2. Vri klipsen.
3. Slå til klipsens overdel med en hammer.
| Til rist høyde (mm) | Art.nr. | Lagerført |
|---|---|---|
| 20 | 163032032 | |
| 25 | 163032532 | |
| 30 | 163033032 | |
| 35 | 163033532 | |
| 40 | 163034032 |
Separate festedetaljer til lettrister

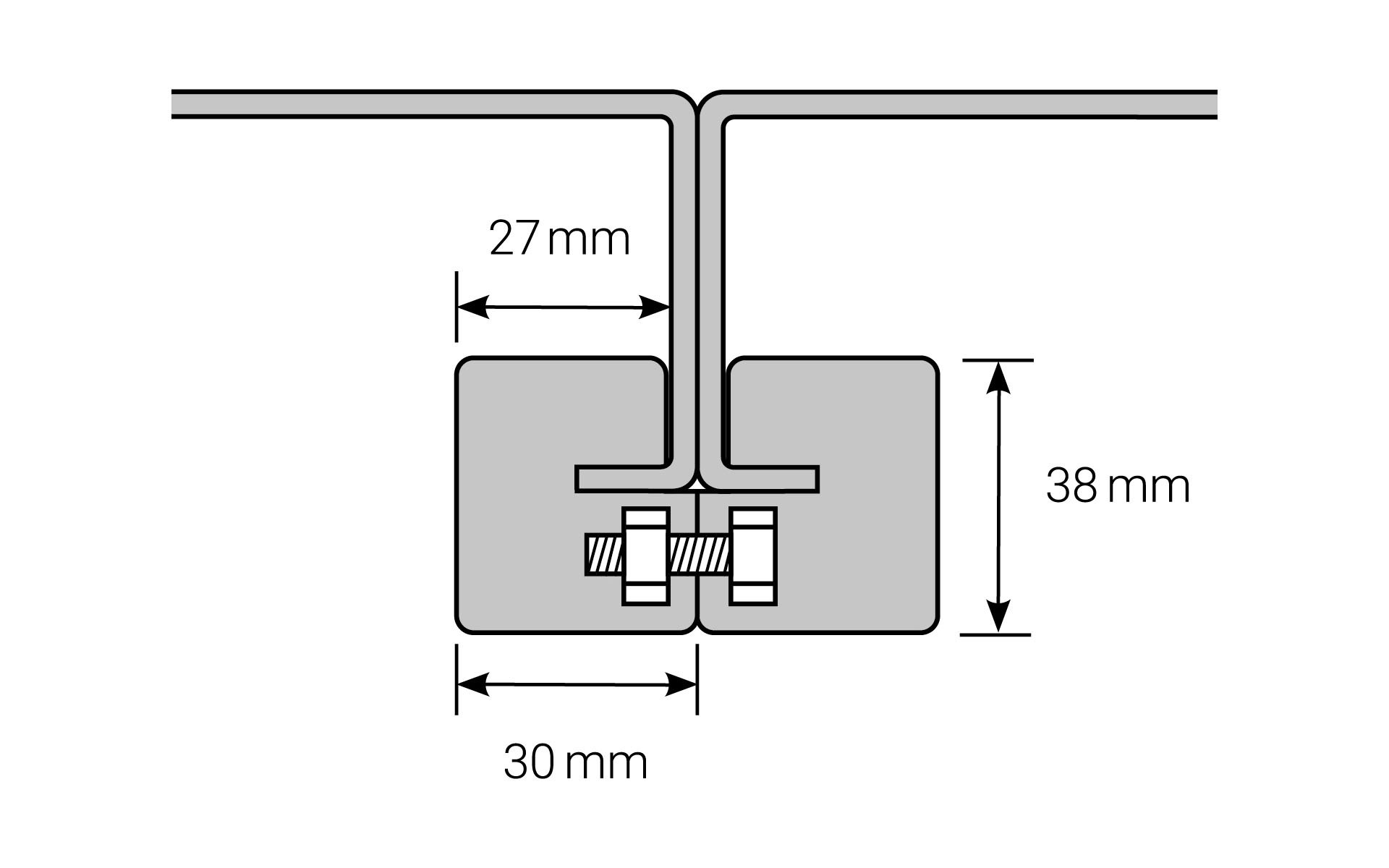

Separate festedetaljer til lettrister. Standardpakning med separate festedetaljer inneholder 100 stk. komponenter per kartong.

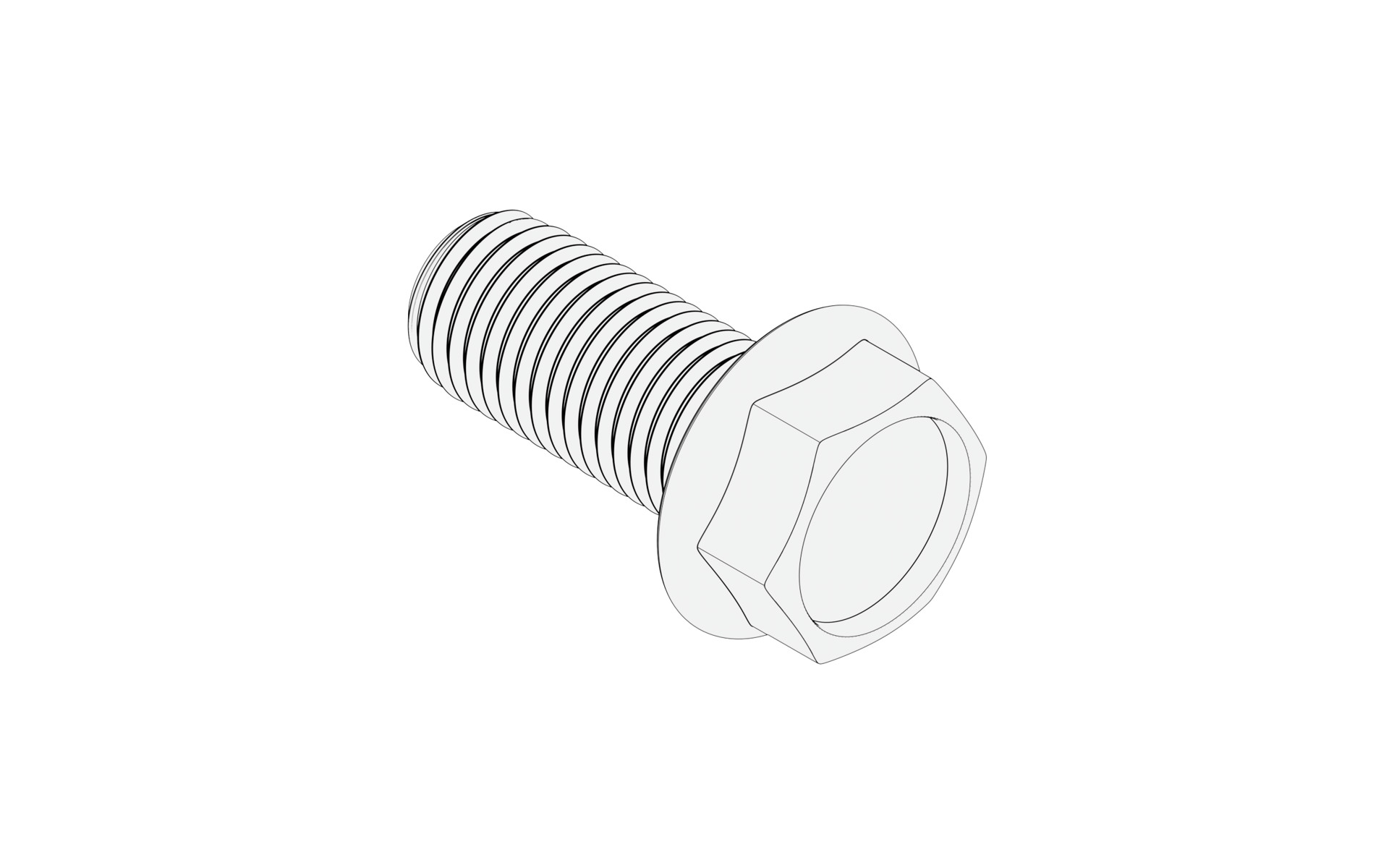

Festeskrue MFT Taptite M6x65. Det må bores hull i bjelkelaget.
Passer til risttypene: Lettrist
Utførelse: ZnNi
| Betegnelse | Til rist type | Art.nr. | Lagerført |
|---|---|---|---|
| Skruv | Lättdurk 50 mm | 0501381 |
Fullstendige festedetaljer til profilrister
Fullstendige festedetaljer til profilrister. Festedetaljene til profilrister fås både som komplette og separate detaljer. Festedetaljene kan også brukes til lettrister LDS. Standardpakning med fullstendige festedetaljer inneholder 100 stk.
Komplett klammer i tre deler for feste av profilrister. Overdel, skrue (M8) og mutter. Finnes med skruelengdene 70 og 100 mm. Det må bores hull i bjelkelaget.
Passer til risttypene: Profilrist med 40 og 70 mm høyde.
Utførelse: Varmforsinket overdel. Skrue og mutter i rustfri utførelse
| Betegnelse | Til rist høyde (mm) | Art.nr. | Lagerført |
|---|---|---|---|
| Komplett klammer | 40 | 1634002 | |
| Komplett klammer | 70 | 1637002 |
Komplett klammer i fire deler for feste av profilrister. Overdel, underdel, skrue og mutter. Finnes med skruelengdene 70 og 100 mm. Monteres uten å bore i underlaget.
Passer til risttypene: Profilrist med 40 og 70 mm høyde.
Utførelse: Varmforsinket over- og underdel. Skrue og mutter er i rustfri utførelse.
| Betegnelse | Til rist høyde (mm) | Art.nr. | Lagerført |
|---|---|---|---|
| Komplett klammer | 40 | 1634001 | |
| Komplett klammer | 70 | 1637001 |
Separate festedetaljer til profilrister
Flere separate detaljer som skrue er tilgjengelige. Standardpakken har 100 komponenter i hver kartong.
Overdel til profilrister og lettrister LDS.
Utførelse: Varmforsinket
| Til rist type | Dimensjon (mm) | Overflate | Art.nr. | Lagerført |
|---|---|---|---|---|
| Profilrister | 22 x 60 | Fzv | 16360221 |
